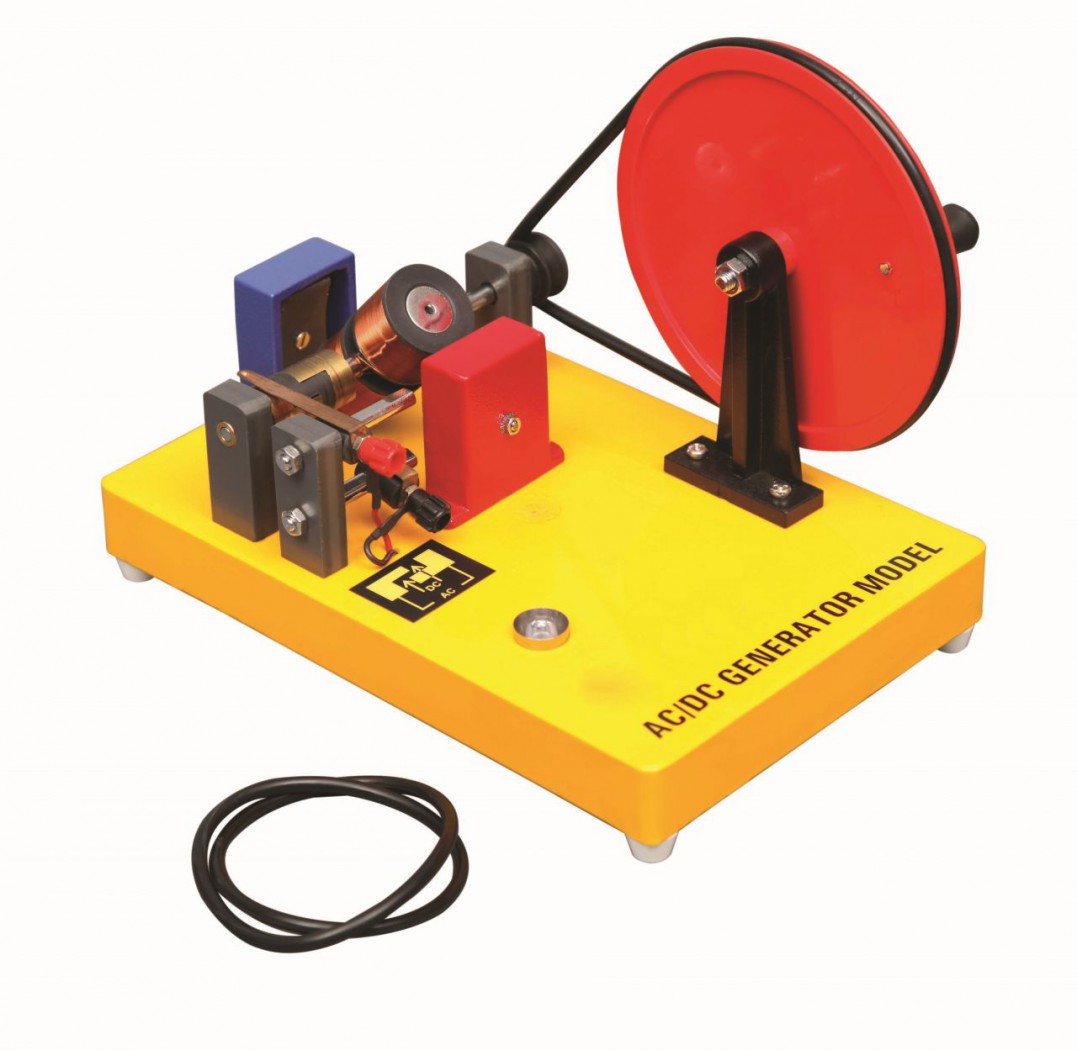

Модель генератора постоянного и переменного тока

Генерирует как постоянный так и переменный ток, в зависимости от установки скользящих токосъемников на валу коммутатора.

На изолированном основании смонтирована катушка из изолированного медного провода, которая может быстро вращаться между полюсами постоянного магнита. Выводы катушки присоединены к двум латунным контактам коммутатора, имеющим форму комбинированных кольца и полукольца.

При вращении катушки два полукольца по очереди касаются двух медных токосъемников. Ток, возникающий во вращающейся в магнитном поле катушке, протекает через полукольца, через токосъемники к выходным клеммам прибора. В этом случае на выходе прибора получается постоянный ток.

Если передвинуть токосъемники таким образом, чтобы они касались кольцевой части контактов коммутатора, то на выходе прибора получится переменный ток.
