Установка «Скорости точек при плоском движении»

Лабораторная установка предназначена для исследования плоскопараллельного движения твердого тела, определения скорости точек при плоском движении тела.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

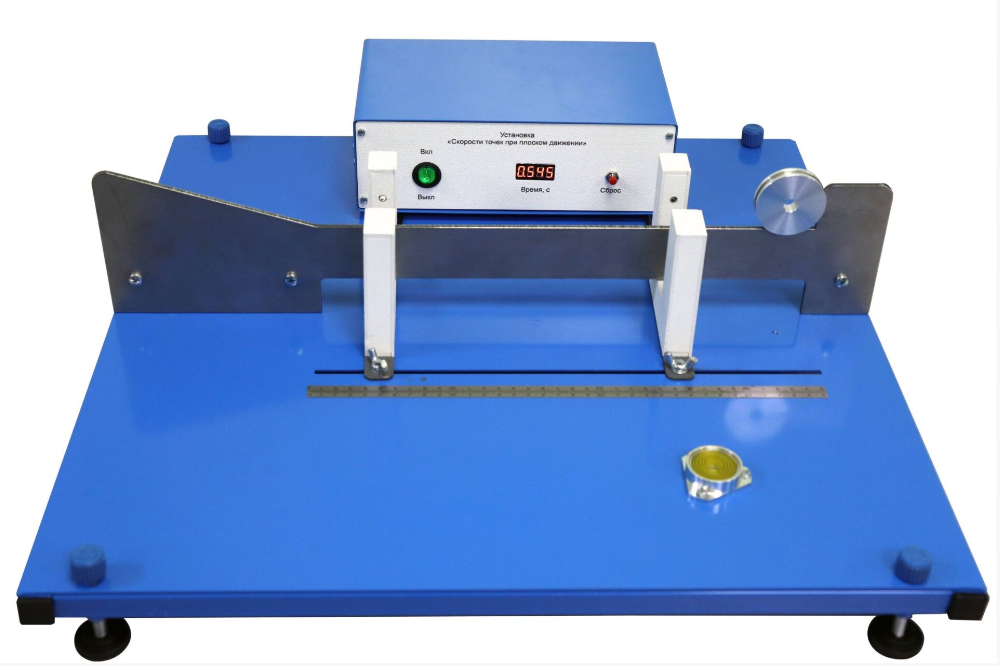

Лабораторная установка собрана на основании, изготовленном из металла покрытого порошковой краской. Основание установлено на ножки изменяемой длины для регулировки положения по уровню.

На основании установлена направляющая, с одной стороны имеющая участок с уклоном для создания скорости исследуемого тела, прямолинейный участок для плоскопараллельного движения тела, упор для останова исследуемого тела.

На прямолинейном участке установлены два оптических датчика в обоймах для определения времени движения тела по прямолинейному участку. Оптические датчики могут устанавливаться и фиксироваться в произвольных местах. Расстояние между датчиками измеряется по линейке, установленной на основании. Оптические датчики подключаются к блоку управления с помощью специальных разъемов.

В качестве исследуемого образца используется диск.

Для фиксации динамичных параметров используются электронный секундомер, размещенный в блоке управления.

Блок управления изготовлен из металла, покрытого порошковой краской с панелями из АБС пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Блок управления включает в себя:

• Семисегментный индикатор – для вывода показаний секундомера.
• Кнопка «Сброс» - для обнуления показаний секундомера.
• Выключатель «Вкл/Выкл» - для включения/выключения электропитания.
• Разъемы «Фотодатчик 1», «Фотодатчик 2» для подключения оптических датчиков.
• Разъем «Сеть» для подключения выносного блока питания 12В.
