Комплекс "Изучение сжатого стержня"

Учебный комплекс «Изучение сжатого стрежня» лабораторной установки «Влияние условий закрепления сжатого стержня на форму упругой линии при потере устойчивости» предназначен для проведения цикла лабораторно- практических занятий дисциплин «Сопротивление материалов», «Металлические конструкции» и смежных технических дисциплин.

Лабораторная установка позволяет организовать рабочее место для бригады студентов из 2-4 человек. Представляет собой измерительный комплекс, включающая в себя экспериментальную и измерительную часть.

Экспериментальная часть состоит из силовой рамы с устройством кинематической нагрузки образцов (домкратом), устройствами закрепления образцов, силоизмерителя на 2 кН (200 кг), а также экспериментальных образцов алюминиевого сплава круглого, уголкового и «П» - образного профиля.

Измерительная часть содержит аналого-цифровую систему обработки сигналов тензодатчика, а также микропроцессорную систему визуализации экспериментальных данных. Измерительная часть содержит все необходимые источники питания и электронные системы, необходимые для эксплуатации лабораторного комплекса.

Особенностью лабораторной установки является использование для фиксации малых поперечных прогибов прецизионных микрометров часового типа с точностью измерения не хуже 0,1 мм. При работе не допускается прикладывать к образцам интенсивные продольные (или поперечные) усилия, поскольку при потере прямолинейности и остаточном искривлении образца дальнейшая его эксплуатация будет невозможна.

На задней поверхности измерительного блока находятся разъем подключения шнура электропитания, патрон плавкого предохранителя и разъем подключения тензометрического датчика установки.
Питание осуществляется от однофазной сети 220 В промышленной частоты.

Вес, 50 кг
Питание от электросети переменного тока 220 В, 50 Гц

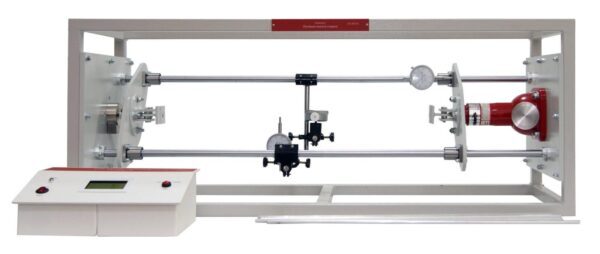

Конструкция экспериментальной части лабораторного комплекса состоит из:
1. Силовая рама;
2. Опорная пластина силоизмерителя;
3. Опорная пластина устройства кинематической нагрузки;
4. Направляющие опорных пластин;
5. Устройство кинематической нагрузки (домкрат);
6. Рукоять привода устройства кинематической нагрузки (рукоять домкрата);
7. Устройство измерения (микрометр) продольной деформации экспериментального образца;
8. Устройства крепления концов экспериментальных образцов.
9. Экспериментальные образцы. В комплект поставки входят образцы стержней алюминиевого сплава круглого сечения, треугольного сечения и «П»- образного сечения;
10. Силоизмеритель (измеритель продольного усилия, приложенного к экспериментальному образцу).
11. Микрометры измерения поперечного горизонтального и вертикального изгибы образца;
12. Кронштейны крепления микрометров измерения вертикального и горизонтального поперечного изгиба образца;
13. Измерительный блок лабораторной установки;
14. Переключатель включения электропитания измерительного блока лабораторной установки. Включение электропитания дублируется световым индикатором;
15. Экран отображения информации о текущей продольной составляющей силы нагрузки и ее максимальном зафиксированным значении;
16. Кнопка начальной калибровки измерителя силы «Установка нуля». При кратковременном нажатии кнопки происходит автоматическая калибровка измерительной системы, при этом ткущие показания значения силы обнуляются.
