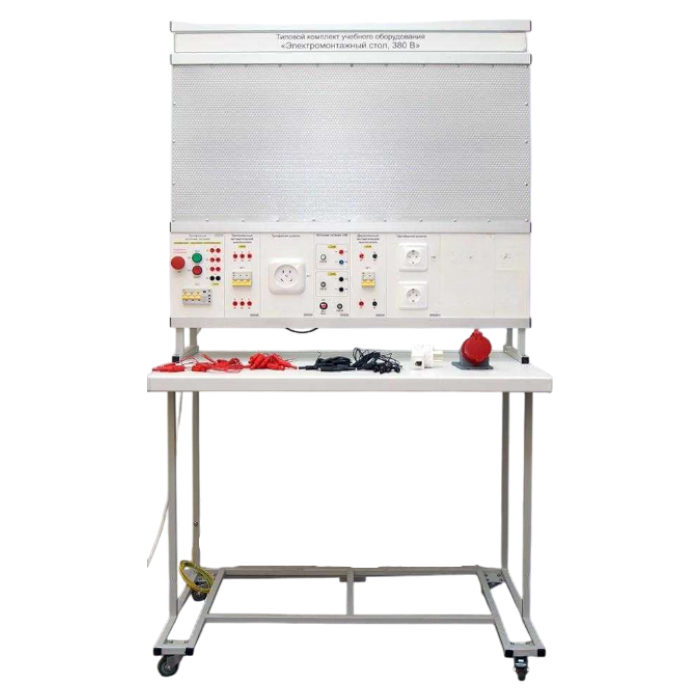

Электромонтажный стол, настольное исполнение, монтажная панель, 380 В, ЭМС/380-НМП
ОписаниеКомплектацияХарактеристики
Лабораторный стенд предназначен для проведения практических работ по сборке бытовых и промышленных электрических цепей в рамках лабораторных работ, проводимых в высшем учебном заведении.
Типовой комплект учебного оборудования «Электромонтажный стол» 380 В предназначен для применения в процессе обучения в профессионально-технических училищах и отраслевых учебных центрах
повышения квалификации инженерно-технических работников, для оснащения ресурсных центров.
Стенд оснащен контактом для подключения контура защитного заземления;
Преимущества
Особенности исполнения:
- возможность использования широкого спектра электроустановочных и электротехнических изделий и устройств;
- электроустановочные и электротехнические изделия и устройства закрепляются на перфорированной панели, что обеспечивает наглядность последующего процесса электромонтажа;
- лицевые панели модулей изготовлены из электробезопасного АБС пластика;
- Подключение комплекта производится к трехфазной розетке (3Р+РЕ+N) и контуру защитного заземления.
- Лабораторный стол на металлических ножках, с закрепленной на нем перфорированной металлической панелью для монтажа электрических устройств и стойкой для размещения сменных модулей
- Модуль «Трехфазный источник питания»
- Модуль «Трехполюсный автоматический выключатель»
- Модуль «Двухполюсный автоматический выключатель»
- Модуль «Однофазные розетки»
- Модуль «Трехфазная розетка»
- Модуль «Источник питание 24В»
- Комплект соединительных проводников и кабелей
- Набор «Технология электромонтажных работ»: Электропроводка; Соединение проводов и кабелей; Электроустановочные устройства.
- Методические рекомендации
- Техническое описание
| Исполнение |
Настольное, Монтажная панель |
Технические параметры комплекта
- Напряжение питания переменного тока, В 380;
- Частота питающего напряжения, Гц 50;
- Потребляемая мощность, не более, Вт 80;
- Габаритные размеры, мм 1000х300х1000;
- Диапазон рабочих температур, °С +10…+35;
- Относительная влажность воздуха, % до 80.
Описание лабораторного стола:
- габаритные размеры 1000х600х800мм (ДхШхВ);
- прочная конструкция, обеспеченная металлическим профилем 20х20мм;
- столешница изготовлена из ПВХ пластика, стойкого к воздействию света и воды, трудновоспламеняемого, устойчивого к царапинам и ударам;
