Лабораторная установка «Определение теплопроводности воздуха»

Описание

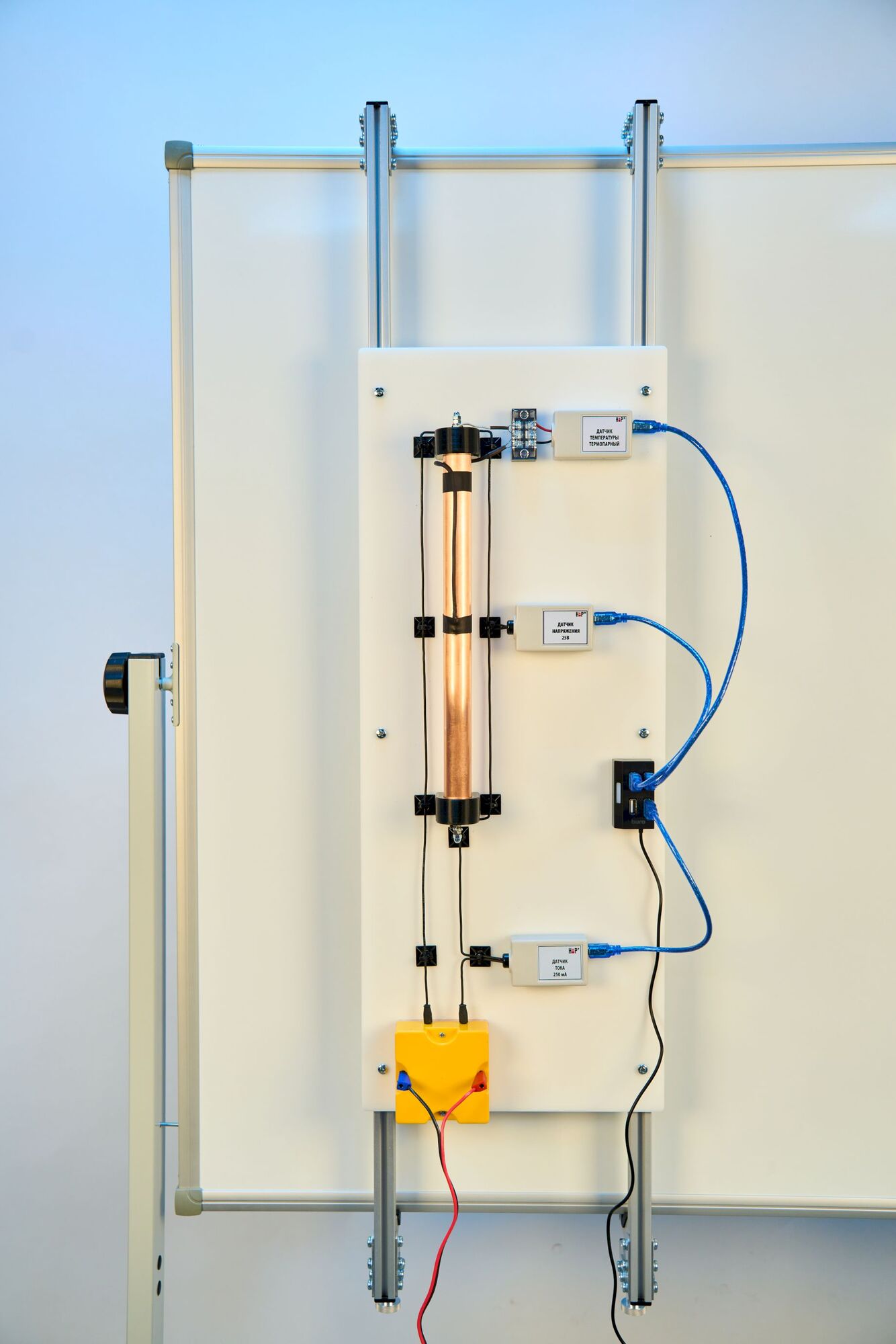

Конструкция лабораторной установки обеспечивает вертикальное расположение сборки из двух коаксиальных трубок. Внутренняя трубка является нагревателем. Тепловая энергия, выделяемая внутренней трубкой, передается через воздушный промежуток к внешней трубке и рассеивается в окружающее пространство. Питание нагревателя осуществляется от блока питания регулируемого, вмонтированного в установку.
Методика определения коэффициента теплопроводности воздуха в данной работе опирается на равенство стационарного теплового потока между цилиндрами и мощности, выделяемой нагревателем.

λ = I * U * In(r₂/r₁) / 2π h * (T₁-T₂)

Необходимые для подстановки в формулу параметры измеряются следующими датчиками:
— Разность температур между внутренним и внешним цилиндрами - дифференциальным термопарным датчиком температуры;
— Напряжение на нагревательном элементе - цифровым датчиком напряжения;
— Сила тока в цепи нагревателя - датчиком тока.

Чему научится пользователь
— Изучению явления передачи тепла за счет теплопроводности
— Измерению коэффициента теплопроводности воздуха

— Настольный стенд
— Сборку из двух коаксиальных трубок
— Цифровой датчик температуры термопарный
— Цифровой датчик тока
— Цифровой датчик напряжения
— Соединительный кабель USB (3 штуки)
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка

Технические характеристики:
— Длина нагреваемой зоны трубки: 300 мм
— Диаметр внутренней трубки: 18 мм
— Напряжение блока питания: от 0 до 18 Вольт
— Напряжение питание датчиков: 5 Вольт
— Интерфейс подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows
