Лабораторная установка «Маятник Максвелла»

Предназначение
Лабораторная установка предназначена для изучения динамики вращательного движения, измерения момента инерции осесимметричного твердого тела, определения промежутков времени движения маятника вверх-вниз с последующей оценкой доли механической энергии, теряемой за один цикл движения.

Описание

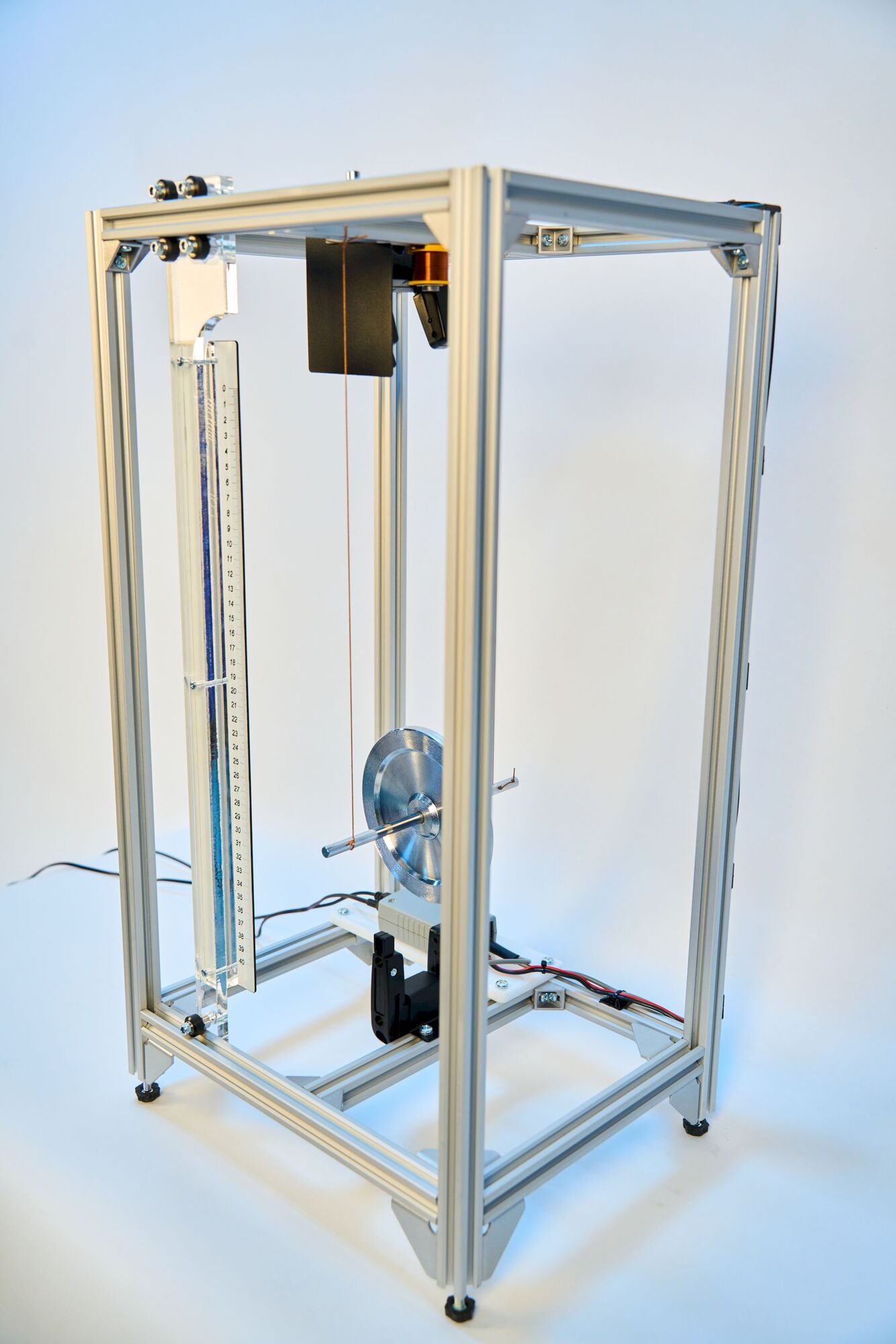

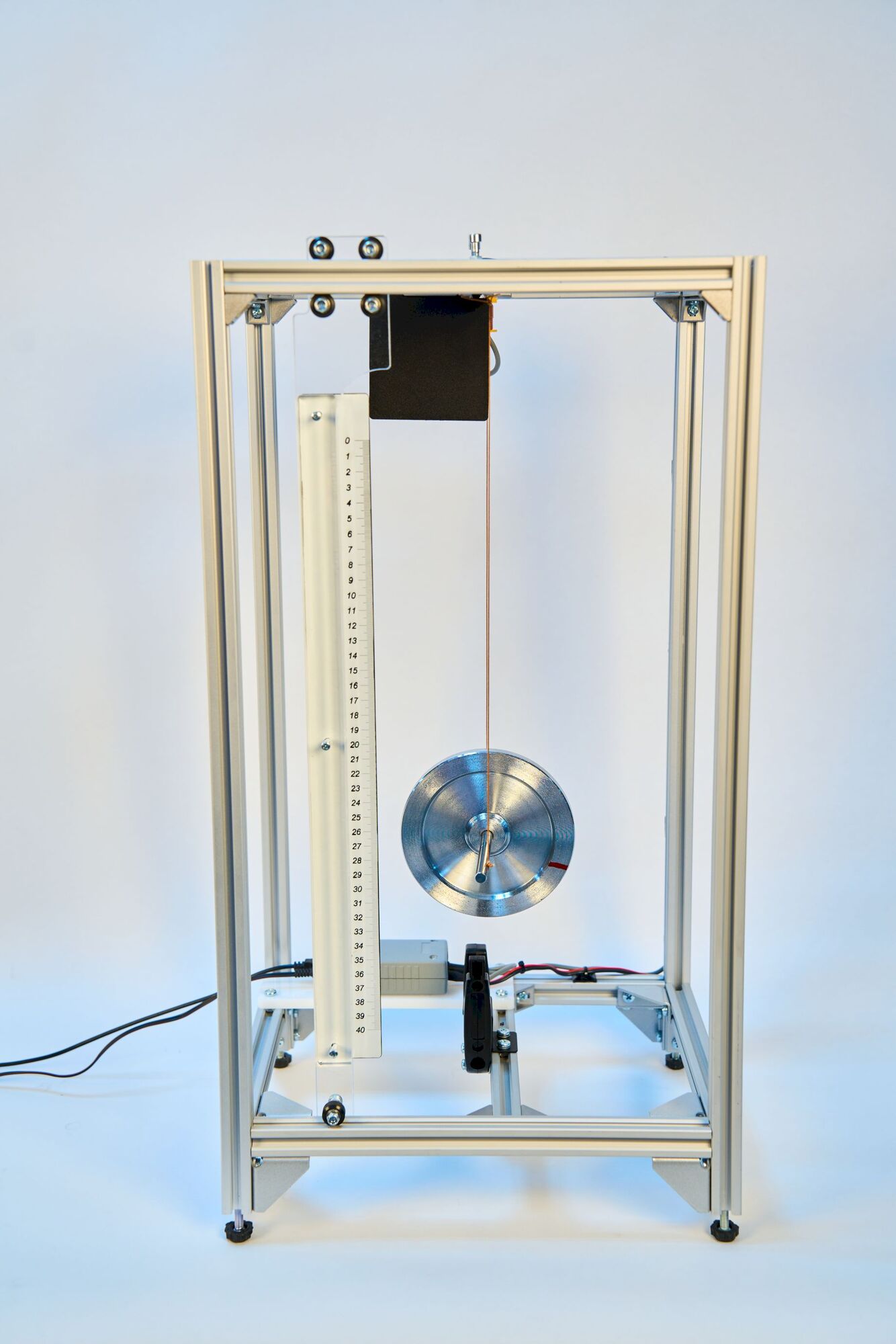

Маятник Максвелла подвешен внутри каркасной конструкции. Для фиксации моментов времени начала движения и прихода диска на определенную высоту вблизи нижней точки траектории используют оптоэлектрические датчики. Запуск движения системы осуществляется с помощью пускового устройства. Поворотная линейка служит для измерения перемещения оси вращения диска при движении от верхней точки до точки, в которой срабатывает нижний оптоэлектрический датчик.

Чему научится пользователь
— Экспериментальному определению момента инерции осесимметричного твердого тела (диска)
— Определению доли механической энергии, теряемой за один цикл движения (период колебаний) маятника Максвелла

— Корпус установки
— Перекладина для подвешивания маятника
— Цифровой датчик оптоэлектрический (2 штуки)
— Маятник Максвелла (диск на оси)
— Пусковое устройство
— Линейка
— Источник постоянного тока
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка

Программное обеспечение для проведения экспериментов
Регистрация промежутков времени в работе осуществляется с помощью оптоэлектрических датчиков. Интервал времени между маркерами, установленными на соответствующие фронты изменения состояния датчиков, вводится в таблицу, где автоматически рассчитывается среднее значение времени движения маятника вниз и его среднеквадратичное отклонение. Полученные значения используются при расчете момента инерции маятника. Для расчета доли механической энергии, теряемой за один цикл движения, измеряются продолжительности первого и последующих «периодов» колебаний, для этого маркеры последовательно переставляются на точки срабатывания нижнего датчика.
